工业、汽车和LED照明应用的宽输入电压范围DC/DC电源转换方案

简介

立锜科技拥有各种各样的电源转换方案，其输入电压范围涵盖1.4V至80V的宽阔空间，可供工业、汽车和专业照明等广泛的领域使用。

此应用笔记将立锜科技的部分线性和开关模式转换器列入其中，内容涵盖低耗电线性稳压器（LDO）、高效率升压/降压DC/DC转换器和控制器、LED驱动器、功率开关和DDR存储器总线终端调节器。

列入其中的很多器件具有特别的性能，有的具有PGOOD信号，有的具有可编程的软起动特性。
立锜科技的很多Buck转换器采用了鲁棒性极高的控制架构，ACOT®就是其中之一，利用这种特殊的控制架构，补偿电路不再被需要，使用起来也特别简单。
很多器件采用了热性能得到强化的封装，容许使用在较高的温度环境之下。
针对工业和汽车应用，立锜科技提供经过三温（3T）测试和AEC-Q100认证的产品，它们可在-40°C ~ 85°C工业温度范围内稳定工作并确保相应的性能。
所有器件都可使用陶瓷电容作为输入、输出电容，可以大大延长产品使用寿命。

由于具有这些特性，这些器件可以满足如下应用场合的需要，但又绝不仅限于此。

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Industrial.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Car.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Communication.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\01-Pictures\Icons\新增資料夾\Icon_LED_Lighting-2.jpg.png$

工业

· 电表

· 嵌入式计算

· 工业控制系统

· 便携式设备

· 测试仪器

· 工业摄像机

汽车

· 车载信息、娱乐设备

· USB电源

通讯

· 网络设备

· 服务器

· 数据存储设备

专业LED照明

· 汽车照明

· 路灯

· 显示照明

· 照明控制系统

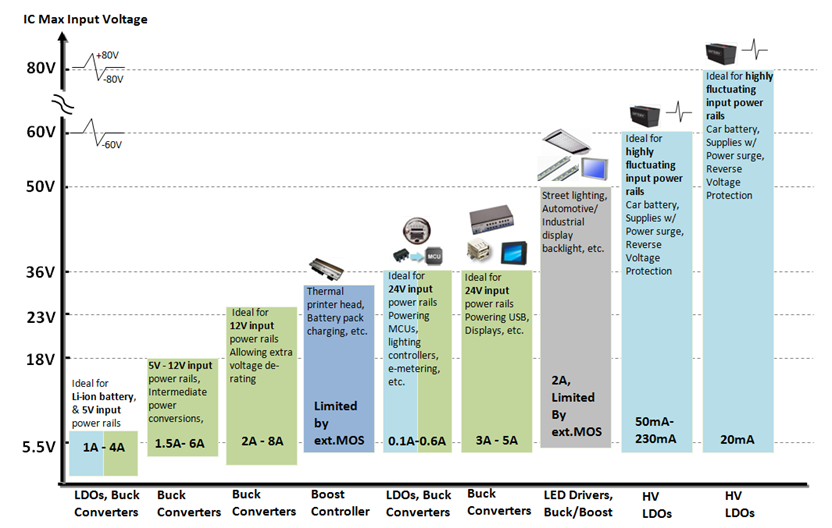

工业、汽车和LED照明应用选型概要

Buck转换器和LDO

输入电压1.4V~6V、电流高达4A的Buck转换器或LDO

最适合以锂离子电池为电源的应用需要的产品，5V供电场合的需要也被涵盖其中。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT2657BQ	Synchronous Buck converter	0.6A	2.7V~5.5V	0.6V~5.5V	2.25MHz	· AEC-Q100 Compliance · Built-in Soft-Start · 1.5A Current limit peak	WDFN-8L 3x3
RT5712A		2A	2.7V~5.5V	0.6V~3.4V	1MHz	· R_ON 100mΩ HS / 70mΩ LS · 1.2ms fixed Soft-Start · CMCOT topology: good transient response, stable with MLCC · Hiccup or Latch off UVP	WDFN-6L-2x2
RT8079		3A	2.95V~6V	V_REF: 0.827V	300kHz~2MHz	· R_ON 45mΩ HS / 45mΩ LS · Power Good · Adjustable Soft-Start	WQFN-16L-3x3
RT8086B		3.5A	2.8V~5.5V	0.6V~3.3V	1.2MHz	· R_ON 50mΩ HS / 40mΩ LS · CMCOT topology: good transient response, stable with MLCC · Power Good · Built-in Soft-Start · Hiccup UVP	UQFN-12L-2x2 (FC)
RT8074		4A	2.7V~5.5V	0.8V~5V	200kHz~2MHz	· Built-in Soft-Start	PSOP-8
P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT2517B	LDO	1A	2.2V~6V	1.2V~V_IN	200mV@1A	· AEC-Q100 Compliance · Low Quiescent 1.5µA in Shutdown Mode	PSOP-8
RT2517C	LDO	1A	2.2V~6V	1.2V~V_IN	150mV@1A	· 3T Grade · Low Quiescent 0.1µA in Shutdown Mode	VDFN-8AL-3x3
RT2518	LDO with EN	1A	1.4V~6V	0.5V~V_IN	200mV@1A	· 3T Grade · EN control	WDFN-8L-3x3
RT2515H	LDO with EN	2A	1.4V~6V	0.5V~V_IN	400mV@2A	· 3T Grade · EN control	PSOP-8

4V~18V输入、负载电流能力达6A的Buck转换器

最适合5V~12V输入电压范围的应用。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT8297B	Current Mode Synchronous Buck converter	1.5A	4V~17V	0.8V~12V	800kHz	· Power Good	WDFN-8L-2x2
RT6232/33/A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	2A/3A	4.5V~18V	0.765V~8V	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · Adjustable Soft-Start · Power Good · Force PWM or PSM (enhanced light load efficiency)	WDFN-8L-2x3
RT7275/76 75:PWM 76:PSM		3A			700kHz		WDFN-10L-3x3 PTSSOP-14
RT7231/32 31:PWM 32:PSM		4A			650kHz		WDFN-10L-3x3 PTSSOP-14
RT6206B PSM		5.5A			650kHz		WDFN-10L-3x3 PSOP-8
RT2859A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	3A	4.5V~18V	0.765V~7V	650kHz	· 3T Grade · ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · Adjustable Soft-Start · Power Good · Hiccup or Latch off UVP	WDFN-16L-3x3
RT2855A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	4A	4.5V~18V	0.765V~7V	650kHz		WDFN-16L-3x3
RT2856	Current Mode Synchronous Buck converter	6A	4.5V~18V	V_REF: 0.8V	200kHz~1.6MHz	· 3T Grade · R_ON 26mΩ HS / 19mΩ LS · Adjustable Soft-Start · Power Good · V_REF:0.8V ±1% over -40°C ~ 85°C	WQFN-14AL-3.5x3.5

3V~24V输入、负载电流能力高达8A的Buck转换器

非常适合12V输入电压的应用，容许输入电压在较宽的范围内变化。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT7262/63/64	Current Mode Synchronous Buck converter	2A/3A/4A	4.5V~21V	0.808V~15V	500kHz	· Synchronized external clock from 300kHz~2MHz · Adjustable Soft-Start · Low LS R_ON ideal for low V_OUT	WDFN-14L-4x3 PSOP-8
RT8299	Current Mode Synchronous Buck converter	3A	3V~24V	0.8V~15V	500kHz	· Power Good and very wide V_IN range	WDFN-10L-3x3 PSOP-8
RT6220	ACOT® Synchronous Buck converter	6A	4.5V~23V	0.6V~5V	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · R_ON 31mΩ HS / 20mΩ LS · Power Good	UQFN-16L-3x3(FC)
RT7238	ACOT® Synchronous Buck converterwith 3.3V/5V LDO	8A	8V~23V	0.9V~5V Adj. 3.35V fixed 5.0V fixed	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · R_ON 27mΩ HS / 10mΩ LS · With fixed 70mA 3.3V/5V LDO	UQFN-10L-3x3(FC)

参考阅读:

应用笔记: "Buck converter selection criteria"

应用笔记: "降压转换器架构之比较"

3.5V~36V输入电压、负载电流高达0.6A的Buck转换器/低耗电LDO

24V电源供电的低功耗应用的理想选择，可用于电表、照明控制、传感器应用等场合。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package

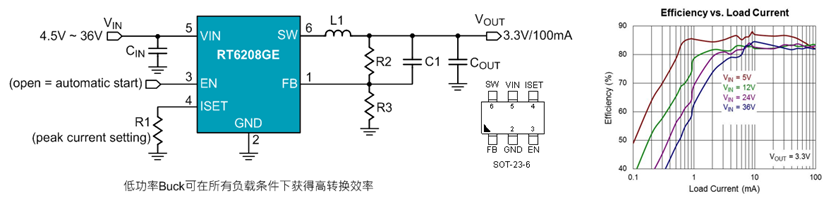

RT6208	Buck converter	0.1A	4.5V~36V	Adj.V_OUT V_REF= 0.8V	Hysteretic mode operation using Boundary conduction mode	· Synchronous · Adjustable current limit · 25µA I_Q · Very high efficiency at low load	SOT-23-6 PSOP-8(w/PG) SOT-23-8(w/PG)
RT6200	Buck converter	0.6A	4.5V~36V	0.8V~15V± 2%	1.2MHz	· Asynchronous with internal 0.3Ω HS MOSFET	SOT-23-6
P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT9058 RT2560Q	LDO	100mA	3.5V~36V	2.5V,3.3V,5V,12V fixed	550mV@10mA	· AEC-Q100 Grade(RT2560Q) · 2µA ultra low I_Q	SOT-23-3 SOT-89 PSOP-8

应用笔记: "在工业场合为MCU供电"

4.5V~36V输入、负载能力高达5A的Buck转换器

24V供电的USB电源、显示装置、中功率MCU、仪器仪表等应用的理想选择。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT7272A RT7272B (PWM/PSM)	Current Mode Buck converter	3A	4.5V~36V	0.8V~30V	500kHz	· Adjustable current limit: 2.5A~5.5A · Integrated 150/80mΩ HS/LS MOSFET	PSOP-8
RT2872		3A	4.5V~36V	0.8V~30V	300kHz~1MHz	· AEC-Q100 Grade 3 · 105/80mΩ HS/LS MOSFET · Ext.compensation	PSOP-8
RT2875A/B (latch UV/hiccup UV)		3A	4.5V~36V	0.6V~24V	300kHz~2.1MHz	· AEC-Q100 Grade 2 · 95/70mΩ HS/LS MOSFET · Ext.compensation · Adjustable current limit:1.5A~6A	PTSSOP-14
RT8289 RT8279		5A peak	5.5V~32V 5.5V~36V	1.222V~26V	500kHz	· Asynchronous with integrated 100mΩ HS MOSFET · Internal compensation & Soft-Start	PSOP-8
RT2805A		5A peak	5.5V~36V	1.222V~26V	500kHz	· 3T Grade · Asynchronous with integrated 110mΩ HS MOSFET · Internal compensation & Soft-Start	PSOP-8

4.5V~80V输入、负载能力高达230mA的LDO

特别适合使用在存在大范围电压波动的场合，它们能承受±60/±80V的电压冲击，可为汽车应用提供高可靠的电源供应解决方案，满足传感器、低功耗MCU等应用需要。

P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT2571	LDO	50mA	4.5V~60V	2.5V,3.3V,5V Fixed 1.25-60V Adj.	250mV@50mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9074		100mA	4.5V~60V	2.5V,3.3V,5V Fixed 1.25-60V Adj.	300mV@100mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9068		230mA	4.5V~60V	2.5V,3.3V,5V fixed 1.25V~60V Adj.	230mV@50mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9072A/B		20mA	4.5V~80V	1.25V~60V Adj.	180mV@20mA	· 23µA low I_Q · -80V reverse protection	SOT-23-5, WDFN-8L 3x3

Boost控制器

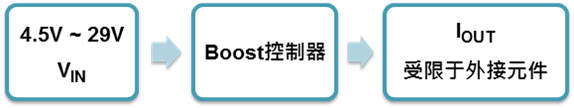

4.5V~29V输入的Boost控制器

高压大功率应用的理想选择，可满足诸如24V转48V之类应用的需要，可用于显示器背光系统、热敏打印机、电池充电等应用中。

P/N

Description

I_OUT

V_IN

V_OUT

f_SW

Key Features

Package

RT8525

Boost controller

Limited by ext.MOSFET

4.5V~29V

Limited by MOSFET

50K-600kHz

· Programmable Soft-Start Time

· Programmable Boost SW Frequency

· Fault signaling pin

SOP-14

LED驱动器

4.5V~50V输入的恒流降压转换器

工业LED照明的理想选择

P/N

Description

I_OUT

V_IN

Key Features

Where to use, (application examples)

Package

RT8471

Hysteretic control, high brightness LED driver

1/1.2A

7V~36V

· Simple application: no C_OUT needed

· Analog or digital dimming control

· Ultra-fast response

· Colour control for single string

· LED strips, signage, < 15W

· MR-16 ≤ 4WSingle string buck with color control via LED shunt dimming

TSOT-23-5

PMSOP-8

PSOP-8

RT8474
RT8474A

(A:OVP for hot swap function)

50V high voltage LED driver

4.5V~50V

· Analog or digital dimming control

· Low R_ON

· LED strips, signage, LED engines, P_OUT< 30W

· RT8474A with special open string protection is ideal for hot-swap LED string

PSOP-8

4.5V~150V输入、输出电流可达2A的恒流LED驱动器/ Buck-Boost控制器

工业照明/汽车照明的理想选择，可满足多颗LED串联应用、路灯、显示器背光等应用的需要。

P/N	Description	I_OUT	V_IN	V_LED	Key Features	Where to use	Package
RT8477A	Buck / Boost controller	Limited by external MOSFET	4.5V~50V	up to 50V	· low component count · Analog or PWM Dimming control	· Wide input / output range with medium power: LED modules, down-light, emergency lighting · Buck ≤ 60W, Boost ≤ 40W	PSOP-8
RT8475/ RT8494	LED Driver Controller for Buck, Boost or Buck-Boost Topology		4.5V~36V (IC V_IN)	up to 90V	· Programmable F_SW100kHzto 1MHz · Analog or Digital to Analog Dimming control	· Industrial Display Backlight · AEC-Q100 Compliance (RT8494)	SOP-14, WQFN-16L 3x3
RT8485	LED Driver controller for Buck/Boost/Buck-Boost topologies		4.5V~36V (IC V_IN)	up to 150V	· Programmable switching frequency · Analog, Digital or Digital to Analog Dimming control	· Street lighting · High power, high LED string application · Buck ≤ 100W, Boost ≤ 80W	SOP-14

功率开关和DDR存储器总线终端调节器

P/N

Description

I_OUT

V_IN

Key Features

Package

RT2528

Power Switch with adj.I_LIM

0.5A~2.5A

2.5V~5.5V

· AEC-Q100 Grade 3

· Adjustable current limit: 0.5A~2.5A via an ext. resistance

· 120mΩ P-MOSFET

· Built-in Soft-Start

· Low supply current:120µA

· Reverse input-out voltage

PSOP-8

RT2526Q

DDR Termination regulator

DDRII/III:2A

V_IN:3.1V~3.6V

VLDOIN:1.2V~1.8V

· 3T Grade

· S3, S5 off modes

· MLCC stable

· Remote sense

PSOP-8
